Trumpas įvadas

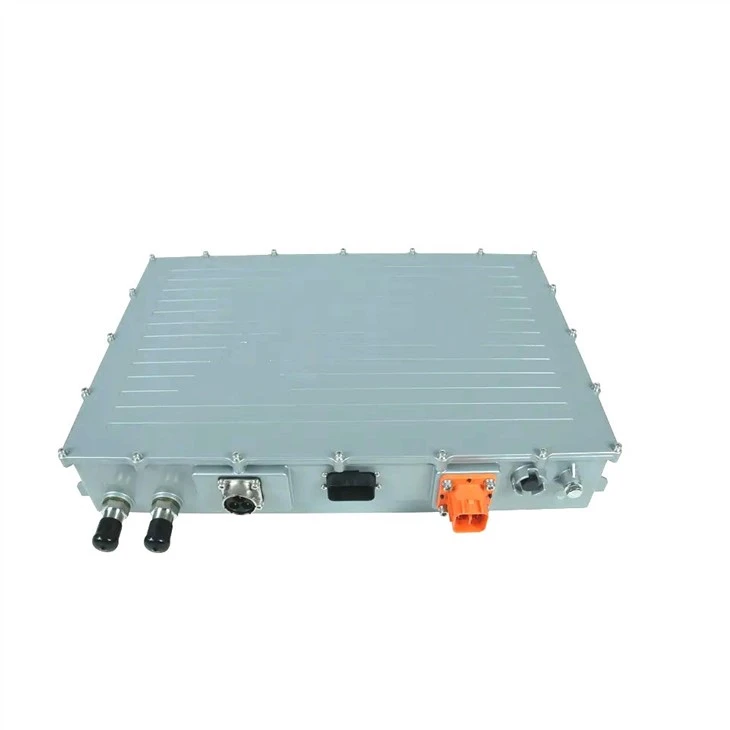

Greito įkrovimo 3 fazių OBC 22KW 450V yra raktas į elektrinių transporto priemonių maitinimo šaltinį. Jie gauna kintamosios srovės maitinimą iš savininko namų ir paverčia jį nuolatine srove, kad įkrautų akumuliatorių.
Svarbiausi 22KW OBC akcentai
√IP67 IP apsauga
√Aušinimas skysčiu
√CAN magistralės valdymas
√AC įkrovimas iki 22 kW
√Suderinamas su ES ir JAV elektros tinklais
√Visiškai suderinamas su įkrovimo stotelėmis:
SAE J1772, IEC61851 ir GB/T 20234
Įmontuotas įkroviklis
Elektromobilio įkrovimo procesas priklauso nuo trijų pagrindinių komponentų, o bendrą įkrovimo greitį lemia mažiausios talpos komponentas. Šie komponentai apima įkrovimo stotelę, įkrovimo laidą ir integruotą įkroviklį. Tarp jų įmontuotas įkroviklis yra mažiausiai pažįstamas. Bet kaip tiksliai tai veikia? Kokie yra pagrindiniai integruotų įkroviklių tipai? O ko galime tikėtis ateityje?
Įkroviklio supratimas
Sąvoka „įkroviklis“ gali būti šiek tiek klaidinanti. Dažnai įkrovimo stotelė vadinama įkrovikliu, todėl svarbu atskirti du skirtingus tipus:
Integruotas įkroviklis (OBC)
Tai integruota į transporto priemonę.
Įkrovimo stotelė
Taip pat žinomas kaip įkroviklis, jis gali tiekti kintamą arba nuolatinę srovę ir techniškai vadinamas elektrinių transporto priemonių tiekimo įranga (EVSE).
Kaip veikia įkrovimas
Elektromobilį galima įkrauti dviem pagrindiniais būdais: naudojant nuolatinę srovę (DC) arba kintamąją srovę (AC). Kai naudojamas kintamosios srovės maitinimas, nesvarbu, ar iš standartinio lizdo, ar iš kintamosios srovės įkrovimo stoties, srovė įkrovimo kabeliu keliauja į integruotą įkroviklį. Tada integruotas įkroviklis konvertuoja kintamąją srovę į DC, kuri per akumuliatoriaus valdymo sistemą (BMS) nukreipiama į akumuliatorių.
Produktų asortimentas nuorodai
Produktų taikymas
Populiarus Žymos: greitas įkrovimas 3 fazės obc 22kw 450v, greitas įkrovimas 3 fazės obc 22kw 450v tiekėjai, gamintojai, gamykla
22 kW galios OBC techniniai duomenys (AC į DC)
|
Kintamosios srovės įvesties simboliai |
||
|
Įėjimo įtampos diapazonas |
V AC |
152– 480 |
|
Įvesties dažnių diapazonas |
Hz |
47 – 63 |
|
Maks. įvesties srovė (eff) |
A |
32 |
|
Maksimali įvesties galia |
kVA |
22 |
|
DC išvestis Veikėjai |
||
|
Išėjimo įtampos diapazonas |
V DC |
100-450 |
|
Min. įtampos Pastovios galios diapazonas |
V DC |
384 |
|
Kiti veikėjai |
||
|
Darbo aplinkos temperatūra |
laipsnį |
-40-85 |
|
Laikymo aplinkos temperatūra |
laipsnį |
-40-95 |
|
Aplinka Drėgmė |
% |
5-95 |
|
IP apsauga |
% |
IP67 |
|
Aušinimo būdas |
/ |
Aušinimas skysčiu |
|
Bendravimas |
/ |
CAN magistralės protokolas (250/500 kbps) |
22kW OBC matmenys
|
OBC apsauga |
22KW OBC 450V apsaugos funkcijų apibrėžimas |
|
Apsauga nuo viršįtampių |
gali būti savaiminis atkūrimas išjungus įvesties arba išėjimo viršįtampią |
|
Esant apsaugai nuo įtampos |
gali būti savaiminis atkūrimas po įvesties arba išvesties per mažos įtampos išjungimo |
|
Trumpojo jungimo apsauga |
Išėjimo trumpojo jungimo išjungimas, savaiminis atsistatymas |
|
Apsauga nuo perkaitimo |
Kai radiatoriaus temperatūra yra aukštesnė nei 75 laipsniai, išėjimo galia sumažinama, kai temperatūra aukštesnė nei 95 laipsniai, grandinė atjungiama, o kai įkrovimo temperatūra atstatoma žemiau 85 laipsnių, įkroviklio išėjimas yra atkurta |
|
Atvirkštinio prijungimo apsauga |
Išėjimas Atbulinis įjungimas neįsijungia, signalizacija, normalus darbas po atkūrimo |
|
Pusiausvyros potencialas ir žemės apsauga |
Atsparumas tarp laidžios dalies, kurią tiesiogiai liečia žmogaus kūnas, ir galimo pusiausvyros taško transporto priemonės įkroviklyje yra ne didesnis kaip 0.1Ω. Transporto priemonės įkroviklio įžeminimo taške turi būti akivaizdus įžeminimo ženklas. |
|
Apsauga nuo maitinimo |
Nenormalios būklės atjunkite maitinimą |
Jungtys 22kW OBC apibrėžimas
|
Nr. |
Apibrėžimas |
|
1 |
Įvesties jungtis |
|
2 |
Signalo prijungimas |
|
3 |
Išvesties jungtis |
|
4 |
PE |
|
Įvadas |
Skysčio aušinimo įėjimas |
|
Išleidimo anga |
Skysčio aušinimo galia |
